鋰電池基本原理解析：充電及放電機制

發布時間： 2015-12-21 09:10:47 來源： CSDN

字體：大中小

[摘要]目前鋰電池公認的基本原理是所謂的“搖椅理論”。鋰電池的沖放電不是通過傳統的方式實現電子的轉移，而是通過鋰離子在層壯物質的晶體中的出入，發生能量變化。在正常沖放電情況下，鋰離子的出入一般只引起層間距的變化，而不會引起晶體結構的破壞。

　　目前鋰電池公認的基本原理是所謂的“搖椅理論”。鋰電池的沖放電不是通過傳統的方式實現電子的轉移，而是通過鋰離子在層壯物質的晶體中的出入，發生能量變化。在正常沖放電情況下，鋰離子的出入一般只引起層間距的變化，而不會引起晶體結構的破壞。

　　電池充電最重要的就是這三步：

　　第一步：判斷電壓<3V，要先進行預充電，0.05C電流;

　　第二步：判斷 3V<電壓<4.2V，恒流充電0.2C~1C電流;

　　第三步：判斷電壓>4.2V，恒壓充電，電壓為4.20V，電流隨電壓的增加而減少，直到充滿。

　　一、鋰電池

　　1、簡述鋰電池以及工作原理

　　鋰離子電池自1990年問世以來，因其卓越的性能得到了迅猛的發展，并廣泛地應用于社會。鋰離子電池以其它電池所不可比擬的優勢迅速占領了許多領域，象大家熟知的移動電話、筆記本電腦、小型攝像機等等。

　　目前鋰電池公認的基本原理是所謂的“搖椅理論”。鋰電池的沖放電不是通過傳統的方式實現電子的轉移，而是通過鋰離子在層壯物質的晶體中的出入，發生能量變化。在正常沖放電情況下，鋰離子的出入一般只引起層間距的變化，而不會引起晶體結構的破壞，因此從沖放電反映來講，鋰離子電池是一種理想的可逆電池。在沖放電時鋰離子在電池正負極往返出入，正像搖椅一樣在正負極間搖來搖去，故有人將鋰離子電池形象稱為搖椅電池。

　　我們經常說的鋰離子電池的優越性是針對于傳統的鎳鎘電池(Ni/Cd)和鎳氫電池(Ni/MH)來講的。具有工作電壓高比能量大循環壽命長自放電率低無記憶效應等優點。

　　2、鋰電池日常使用過程中的常識

　　(1)誤區：“電池激活，前三次充電12小時以上”

　　對于鋰電池的“激活”問題，眾多的說法是：充電時間一定要超過12小時，反復做三次，以便激活電池。這種“前三次充電要充 12小時以上”的說法，明顯是從鎳電池(如鎳鎘和鎳氫)延續下來的說法。所以這種說法，可以說一開始就是誤傳。經過抽樣調查，可以看出有相當一部分人混淆了兩種電池的充電方法。

　　鋰電池和鎳電池的充放電特性有非常大的區別，所查閱過的所有嚴肅的正式技術資料都強調過充和過放電會對鋰電池、特別是液體鋰離子電池造成巨大的傷害。因而充電最好按照標準時間和標準方法充電，特別是不要進行超過12個小時的超長充電。通常，手機說明書上介紹的充電方法，就是適合該手機的標準充電方法。

　　(2)不益長時間充電、電池完全用完再充電

　　鋰電池的手機或充電器在電池充滿后都會自動停充，并不存在鎳電充電器所謂的持續10幾小時的“涓流”充電。如果鋰電池在充滿后，放在充電器上也是也不再充電。

　　超常時間充電和完全用空電量會造成過度充電和過度放電，將對鋰離子電池的正負極造成永久的損壞，從分子層面看，過度放電將導致負極碳過度釋出鋰離子而使得其片層結構出現塌陷，過度充電將把太多的鋰離子硬塞進負極碳結構里去，而使得其中一些鋰離子再也無法釋放出來。

　　(3)電池壽命

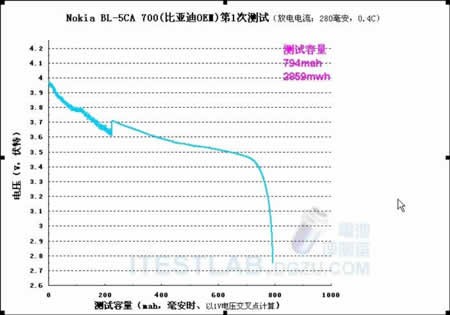

　　關于鋰離子電池充放電循環的實驗表，關于循環壽命的數據列出如下(DOD是放電深度的英文縮寫)：

　　循環壽命 (10%DOD)：> 1000次

　　循環壽命 (100%DOD)：> 200次

　　從上面數據可見，可充電次數和放電深度有關，10%DOD時的循環壽命要比100%DOD的要長很多。當然如果折合到實際充電的相對總?cè)萘?0%*1000=100，100%*200=200，后者的完全充放電還是要比較好一些。但是鋰電池的壽命主要體現在充放電周期上，這個周期是一個絕對概念，上次使用了30%電力，充滿電，下次又使用了70%的電力，又充滿電，這個剛好是一個充電周期。所以還是遵循鋰電池發明者的口號“即用即充，即充即用”的方法使用鋰電池。

　　(4)定期深度充放電進行電池校準

　　鋰離子電池一般都帶有管理芯片和充電控制芯片。其中管理芯片中有一系列的寄存器，存有容量、溫度、ID 、充電狀態、放電次數等數值。這些數值在使用中會逐漸變化。使用說明中的“使用一個月左右應該全充放一次”的做法主要的作用應該就是修正這些寄存器里不當?shù)闹怠?/p>

　　二、鋰電池的充電方式是限壓橫流方式

　　主要分三步完成：

　　第一步：判斷電壓<3V，要先進行預充電，0.05C電流;

　　第二步：判斷 3V<電壓<4.2V，恒流充電0.2C~1C電流;

　　第三步：判斷電壓>4.2V，恒壓充電，電壓為4.20V，電流隨電壓的增加而減少，直到充滿。

　　其實今天我就是這一點有些不懂，在網上查了一下，然后上面那些做為常識了解。

　　充電開始時，應先檢測待充電電池的電壓，如果電壓低于3V，要先進行預充電，充電電流為設定電流的1/10，一般選0.05C左右。電壓升到3V后，進入標準充電過程。標準充電過程為：以設定電流進行恒流充電，電池電壓升到4.20V時，改為恒壓充電，保持充電電壓為4.20V。此時，充電電流逐漸下降，當電流下降至設定充電電流的1/10時，充電結束。

　　一般鋰電池充電電流設定在0.2C至1C之間，電流越大，充電越快，同時電池發熱也越大。而且，過大的電流充電，容量不夠滿，因?yàn)殡姵貎?nèi)部的電化學反應需要時間。就跟倒啤酒一樣，倒太快的話會產生泡沫，反而不滿。

　　術語解釋：充放電電流一般用C作參照，C是對應電池容量的數值。電池容量一般用Ah、mAh表示，如M8的電池容量1200mAh，對應的C就是1200mA。0.2C就等于240mA。

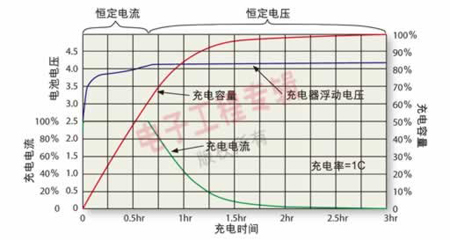

　　下面是鋰電池典型充電曲線圖：
